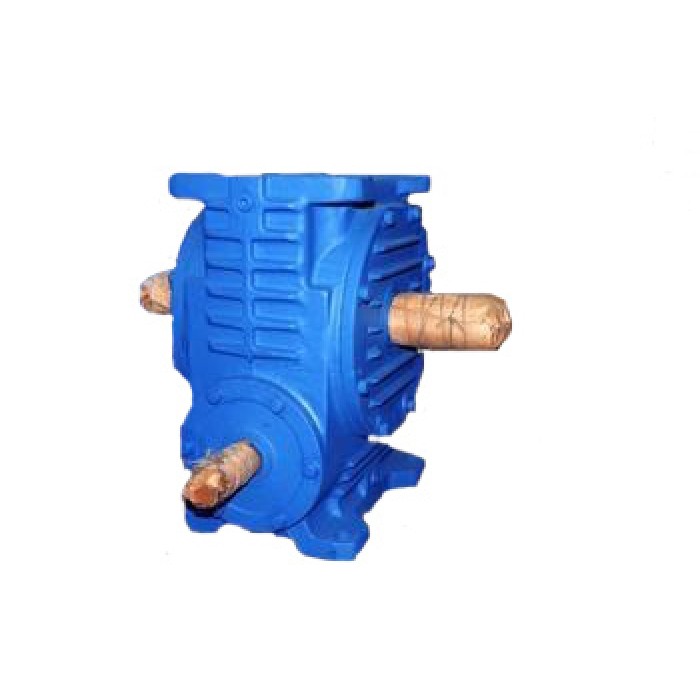

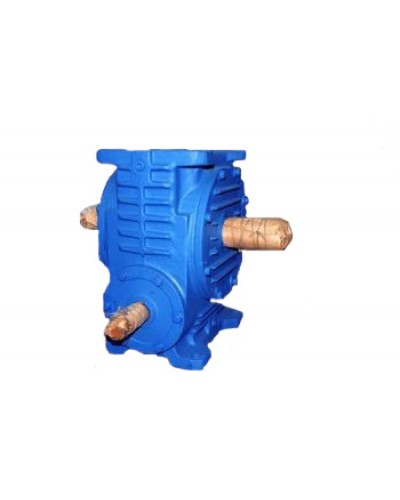

Червячные одноступенчатые редукторы тип Ч-100, Ч-125, Ч-160 увеличивают крутящийся момент, а также создают условия для изменения вращательной частоты, данные редукторы являются практически универсальными и используются для всех сборок машин и оборудования.
Редуктор способен выполнять вращение вала в любую сторону и использовать частоту вращения, достигающую 1800 оборотов в минуту. Что касается работоспособности, то редуктор способен работать с постоянной и переменной нагрузкой в течении всех суток или осуществлять свои функции с некоторыми интервалами.
Что касается атмосферных условий, то данный редуктор работает по ГОСТ 15150-69 в атмосфере категории 1 и 2 и по ГОСТ 15150-69 при работе в категории 1,2,3 и 4.

Условия применения червячных одноступенчатых редукторов Ч-100, Ч-125, Ч-160:
- нагрузка постоянная и переменная одного направления и реверсивная;
- работа постоянная и с периодическими остановками;
- вращение валов в любую сторону;
- температура внешней среды — от минус 40 до плюс 50°С;
- внешняя среда — не агрессивная, не взрывоопасная.

Габаритные и присоединительные размеры Ч-100, Ч-125, Ч-160:




Примечание*:
Редукторы Ч100; Ч125; Ч160 по умолчанию укомплектованы коническими входными и выходными валами. Цилиндрическое исполнение входного и/или выходного вала оговаривается при заказе.



Вариант сборки редукторов Ч-100; Ч-125; Ч-160 и расположения червячной пары:


Технические характеристики Ч-100; Ч-125; Ч-160:

где: Uном; Uфак.- номинальное и фактическое передаточное число; 1500мин-1; 1000мин-1; 750мин-1-частота вращения быстроходного вала; Мт – наибольший допускаемый крутящий момент, Н·м; КПД – коэффициент полезного действия; Рб – консольная нагрузка на середину шейки быстроходного конца вала, Н; Рт – консольная нагрузка на середину шейки тихоходного конца вала, Н; в скобках- масса редуктора с алюминиевым корпусом.

Пример условного обозначения:
Редуктор Ч-100-40-51-У3-В или Ч-160-20-52-Т, где:

Ч — тип редуктора;
100 и 160 — межосевое расстояние, мм.;
40 и 20 — номинально передаточное число;
51 и 52 — вариант исполнения сборки;
У3 и Т — климатическое исполнение и категория размещения;
В — поставка редуктора с вентилятором (для режима работы — 1).
