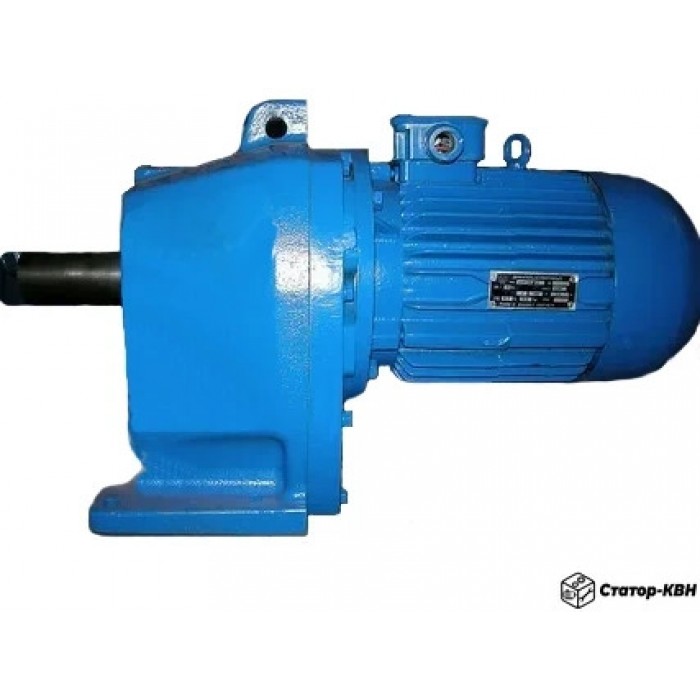

Мотор-редуктор цилиндрический двуступеньчатый 1МЦ2С 100Н

Мотор-редукторы предназначены для применения в условиях эксплуатации, оговоренных в ГОСТ 25484-82. Ресурс работы узлов и деталей мотор-редукторов, их технический уровень, а также общие технические условия, которые должны соблюдаться при изготовлении, регламентированы ГОСТ 25484-82. Номинальную радиальную нагрузку следует считать приложенной к середине посадочной части выходного конца вала.

Цилиндрический двухступенчатый мотор-редук­тор типа 1МЦ2С является электромеханическим приводом общемашиностроительного применения. Ряд мотор-редукторов обеспечивает крутящие моменты на выходном валу 110...1395 Нм при ча­стоте вращения 25...180 об/мин. Для комплектации мотор-редукторов применя­ются специальные асинхронные трехфазные короткозамкнутые двигатели.

Применение специальных двигателей повышен­ной точности позволило монтировать ведущую ше­стерню непосредственно на валу двигателя (рис1). В задней стенке щита 4 находятся расточка и резьбовые отверстия для фланцевого соединений с двигателем 6. Насаженная на вал двигателя ведущая шестерня 5 находится в зацеплении с зубчатым колесом 9, напрессованным на вал-шестерню 13, являющуюся промежуточным валом редуктора. Вал-шестерня вращается на двух конических роликоподшипниках 8 и находится в зацеплении с зубчатым колесом 2, напрессованным на выходной вал 14, вращающийся на двух конических роликоподшипниках 18.

Редуктор выполнен по соосной схеме с расположением валов в вертикальной плоскости. Корпус редуктора 1 и щит 4 литые чугунные состыкованы в вертикальной плоскости двумя цилиндрическими штифтами и болтами. Зубчатые передачи мотор-редукторы 1МЦ2С-100Н выполняются с зацеплением Новикова с мо­дифицированным исходным контуром, остальных мотор-редукторов, с эвольвентным зацеплением с исходным контуром по ГОСТ 13755-81. Для изготовления зубчатых передач Новикова используется сталь 40Х по ГОСТ 4543-71, подвергаемая улучшению до твердости НВ 269...311.

Эвольвентные зубчатые передачи изготовляются из стали 25ХГМ по ГОСТ 4543-71, нитроцементованные, твердость рабочих поверхностей 56...62НRСэ. Опорами валов служат конические роликоподшипники по ГОСТ 333-79.

Типоразмер мотор-редуктора	Вал промежуточный		Вал тихоходный
	обозначение	количество	обозначение	количество
1МЦ2С 100Н	7605А	2	7510А	Отзывы о 1МЦ2С 100Н 0 Написать отзыв 5 0 4 0 3 0 2 0 1 0 Нет отзывов о данном товаре. Написать отзыв Оценка: Примечание: HTML разметка не поддерживается! Используйте обычный текст. Оставить отзыв Вопросы и ответы (FAQ) 1МЦ2С 100Н Задать вопрос Нет вопросов об этом товаре. Задать вопрос Внимание: HTML не поддерживается! Используйте обычный текст! Отправить 0.00 BYN Купить
