Как подобрать подшипник по размерам?

Чтобы правильно подобрать роликовые или шариковые подшипники нужно правильно снять размеры подшипника.

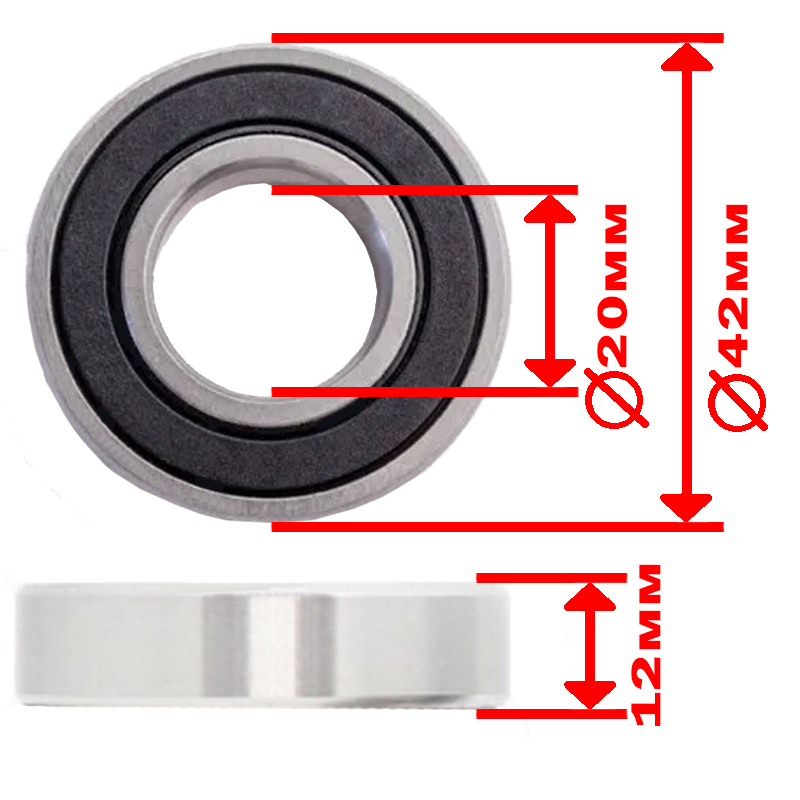

Существует три основных размера подшипника:

d - внутренний диаметр подшипника
D - внешний диаметр подшипника
B - ширина подшипника

Обычно обозначения размеров подшипника указывают в таком порядке: d x D x B
сначала внутренний диаметр подшипника,
затем внешний (наружный) диаметр подшипника,
и третье число определяет ширину (высоту) подшипника

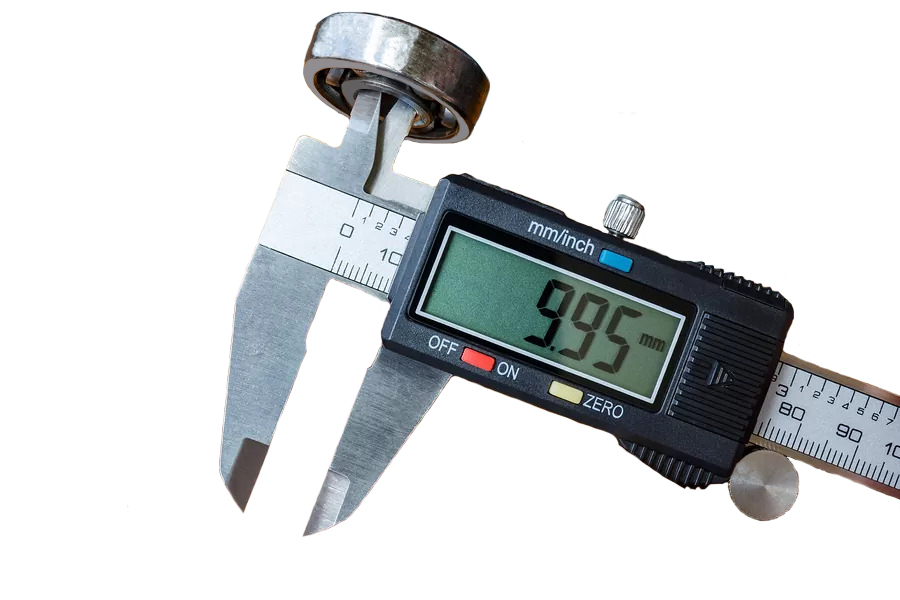

Измерение внутреннего диаметра подшипника - d

При измерении внутреннего диаметра обратите внимание: подшипники бывают с конусным посадочным отверстием и тогда внутренний диаметр берут меньший по величине.

Если подшипник в комплекте со втулкой (закрепительной, стяжной) - внутренним диаметром считается диаметр отверстия втулки.

Есть подшипники с квадратным или с шестигранным отверстием - тогда внутренний диаметр равен диаметру вписанной окружности.

Упорные подшипники имеют два кольца с внутренними размерами, отличающимися на небольшую величину.
Это сделано для того, чтобы подшипник мог нормально работать. Кольцо опорного подшипника с большим внутренним диметром - двигается свободно на рабочем валу и называется свободным (наружным) кольцом упорного подшипника.
Соответственно, второе кольцо на валу устанавливается с натягом и это кольцо называется тугим (внутренним).
Диаметр замеряют по тугому кольцу.
Разница в размерах внутренних диаметров колец по ГОСТу доходила от 0,2 до 0,8 мм – в зависимости от размеров подшипников.

Если подшипник имеет дюймовые размеры, то поиск нужно вести дополнительно с установленной погрешностью поиска.

Если подшипник не имеет внутреннего рабочего кольца, то внутренний диаметр можно замерить только на рабочем валу.

Измерение внешнего диаметра подшипника - D

Если подшипник не имеет внешнего рабочего кольца, то точный наружный диаметр можно замерить только в посадочном месте подшипника.

Наружный диаметр подшипников может быть сферическим
либо у опорных роликов - бомбированным (имеющих сложный оптимизированный профиль).

Внешний диаметр может иметь два значения.
D1 - внешний диаметр
D2 - внешний диаметр по упорному буртику подшипника.
в обозначении внешний диаметр указывается двумя числами через косую черту "/" 51/57

Измерение ширины подшипника - B

Если подшипник качения роликовый радиально-упорный конический, то ширину его измеряют между базовым торцом внутреннего кольца и базовым торцом наружного кольца.
При этом должна соблюдаться параллельность торцов внутреннего и внешнего кольца.
Нужно еще знать что ширина внешнего и внутреннего колец подшипника может быть разная.

В полевых ремонтных работах не всегда может быть под рукой штангенциркуль, не всегда есть возможность точно определить какой-нибудь физический размер подшипника, номер подшипника уже не прочесть и т.д.

Тогда:
Перед тем как звонить по фирмам и искать подшипник - сделайте все возможные замеры подшипника и места установки.
Какие тела качения: шарики или ролики (прямые, конусные, бочкообразные),
Какой материал сепаратора (латунь, пластмасса, железо).
Закрытый или открытый подшипник.
Однорядный или двухрядный подшипник.
Изучите конструкцию подшипника.
Наличие конструктивных особенностей: буртик на кольце, стопорное кольцо, втулка и т.д.
Запишите название подшипникового узла, где он стоял.
Сфотографируйте подшипник с разных сторон - специалисту ваши фото очень помогут.

Вся эта информация может сэкономить вам время (и возможно деньги) в поисках нужного подшипника.
